Eindtrap met 4CX250B voor de 3 meterband.

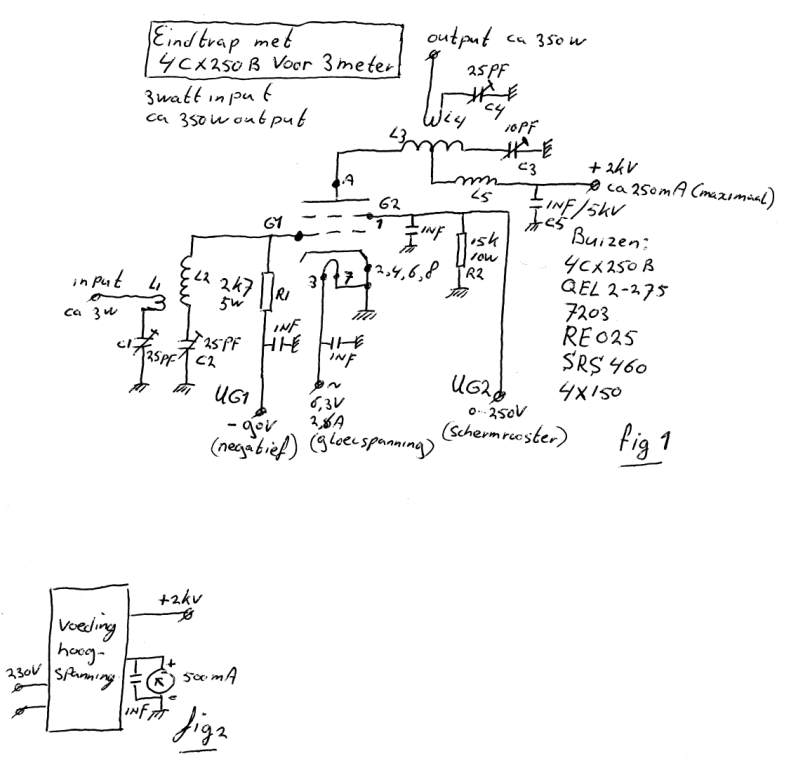

zie fig 1

Deze eindtrap levert ca 350 Watt bij 3a 4 Watt input. Door de weerstand R1 wordt de ingang van de
eindtrap behoorlijk gedempt zodat geen neutrodinisatie nodig is !

R1 bestaad uit 4 metaalfilm weerstanden van 10K/2W parallel.

R2 15k 10 W draadgewonden weerstand.

C1, C2 zijn 25pF toltrimmers o.i.d.

C3 is 10pF trimmer met grote plaatafstand ca 3 mm. Hiervoor kunnen ook twee platen worden genomen
van ca 80 mm rond waarvan 1 draaibaar is en aan massa ligt en de ander geisoleerd is opgesteld.
Bedenk maar wat.

C4 is 25pF trimmer met een plaatafstand van minimaal 0,5 mm

L5 is 75 cM draad van 1,5 mm opgewikkeld op ca 12 mm (luchtspoel)

L1 is 2 Windingen van 1,5 mm draad op 10 mm en bevindt zich in het midden van L2
laat bij L1 de isolatie om de draad zitten (zwarte installatiedraad)

L2 is 5 windingen van 1,5 mm draad op 12 mm met een totale lengte van ca 20mm
L1 bevindt zich in het midden (tussen) L2.

L3 is 4 windingen van 4mm draad op ca 30mm lengte ca 40 a 50 mm. Dit is afhankelijk van
de frequentie. L4 bevindt zich in het midden van L3. L5 wordt aangesloten in het midden van L4.
(zie foto)

Alle 1nF condensatoren zijn keramisch en minimaal 500Volt behalve C5 deze is 5KV.

Op punt UG1 wordt een vaste spanning va ca -90 Volt gezet. - 90 volt komt van een klein apart voedinkje
van ca 30 mA. De + daarvan komt aan massa. de - aan punt UG1, vandaar negatief.
de gloeispanning kan gewoon wisselspanning zijn va 6 Volt
Op punt UG2 komt de schermrooster spanning. Deze mag maximaal 250Volt zijn.
Door deze spanning regelbaar te maken kan het uitgangsvermogen geregeld worden. Zie hiervoor
de schermrooster regeling elders op deze site.
Men kan de Anodestroom meten zoals in fig 2 is aangegeven dus in de minleiding!. Meer meters zijn
niet nodig. De eindtrap kan op hoogspanning blijven zonder sturing. Men hoeft dus NIETS te schakelen.
Dit wordt wel gedaan maar is niet nodig in deze schakeling. Bouw alles zo kort mogelijk op elkaar.
de draden van de weerstanden , condensators enz. Dan heeft u een stabiele eindtrap. De aansluitingen
van de buis staan in de pdf. file 4CX250B.

Succes met het bouwen
