Koppelen met alleen coaxkabel

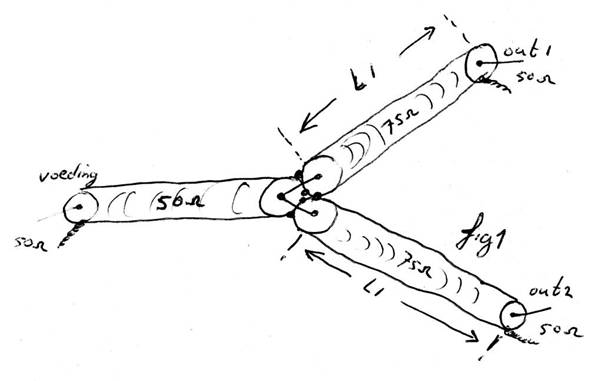

In fig.1 staat een bekend schema afgebeeld. Met een 50 W coaxkabel en twee stukken van 75W twee antennes voeden. De 75W (L1) kabel is hierbij 1/4l lang (kwart golflengte). Wat velen niet weten is dat we dit ook langer mogen maken en wel met alle oneven lengtes van deze kwart golflengte.

Dus ¼  , ¾  , 5/4 , 7/4 enz. Nu kunnen we zonder een koppelbalk antennes gaan koppelen. Op de punten out 1 en out 2 is de impedantie dan weer 50 W. De 50W coaxkabel (voeding)is steeds van willekeurige lengte. Om de stukken L1 te kunnen berekenen moeten we de verkortingsfactor van de coaxkabel weten (vc of vf) dit hangt af van het type kabel. Deze gegevens vind u wel op internet. Bv.  H43 vc = 0,85 , RG11 vc = 0,66 of H500 vc = 0,85 .Nu gaan we uitrekenen hoelang deze stukken moeten zijn. We nemen in dit voorbeeld H500 coaxkabel en een frequentie van 100Mhz.

Er geldt: l = 300 / f (in Mhz)  dit betekend  golflengte (in meters) = 300 / frequentie (in Mhz)

Dus  300/100Mhz = 3m.

De coaxkabel (L1)wordt ; ¼ x l x vc  of   ¾ x l x vc  of   5/4 x l x vc   enz.

Voor ¼    ¼    x 3m x 0,85 =0,6375  meter

Voor ¾    ¾    x 3m x 0,85 = 1,9125 meter

Voor 5/4  5/4  x 3m x 0,85 =3,1875  meter

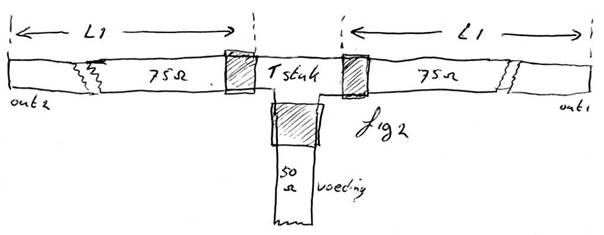

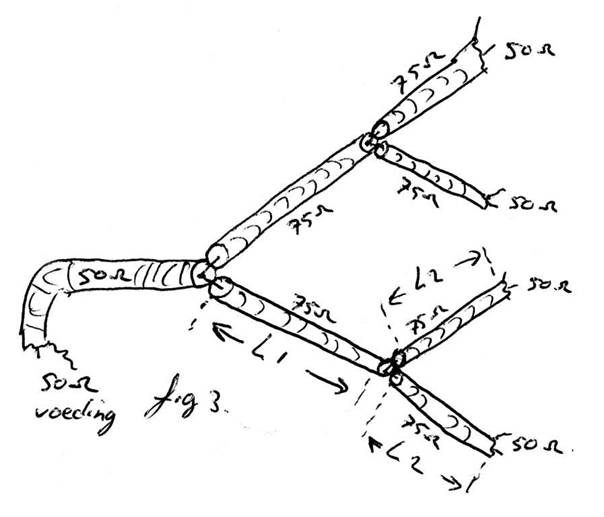

Het hangt er van af hoeveel lengte nodig is langs bv. de mast van de antennes. We kunnen om deze koppeling te maken een T stuk gebruiken zie fig 2. We maken de verbinding waterdicht met bv. Zelfvulcaniserende tape. Ook kunnen we deze truc uitbreiden om bv. 4 of 8 of 16 antennes te koppelen zie fig 3. Ook  hier kunnen we weer  dezelfde formules gebruiken .
