Update:

Even nog wat nieuws
Ik heb de aanbevelingen van RDVV
eens geprobeerd.( hij heeft hem immers gemaakt)

En Het werkt!!

Je hoort als je heel goed luistert inderdaad met mijn aanpassing
een beetje rommelige bas.(eerst niet gehoord maar eens op gelet)
deze is met RDVV zijn aanpassing weg!!!. Ook het stereo gebeuren gaat dan goed.

Verder heb ik zelf nog wat gedaan met de eindtrap. Deze is nu zonder aansturing een beetje
in geleiding (klasse B). Het rendement wordt nu lager maaaaarrr   veel schoner !!!

Wordt vervolgt dus.





We zijn aan het knoeien geweest op de vraag of de RDVV beter zou willen. Het antwoord is JA !.

De RDVV is wat aangepast omdat hij slecht stereo-coders doorlaat. Meestal moeten deze

Wijd open gedraaid worden of werken helemaal niet. Vandaar deze aanpassing.

De RDVV wil een stuk beter (schoner) een paar aanpassing. Vooral de eindtrap kan een stuk beter!!!.

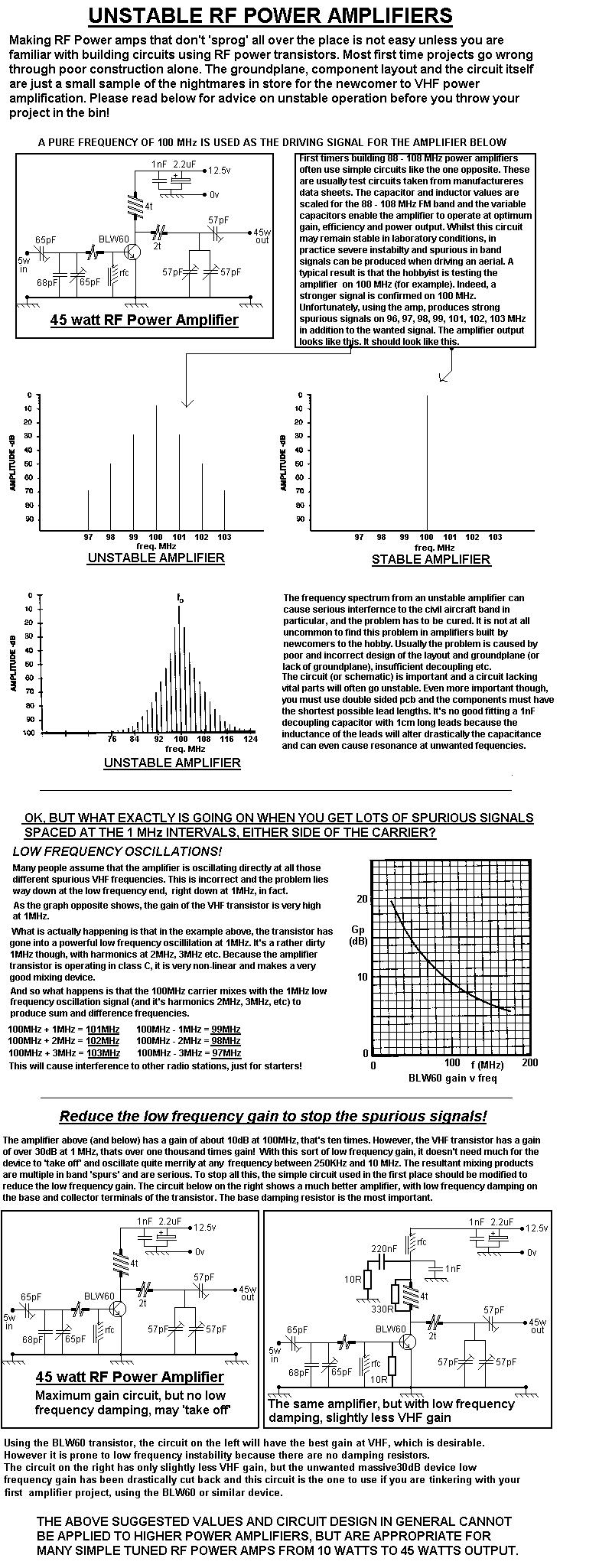

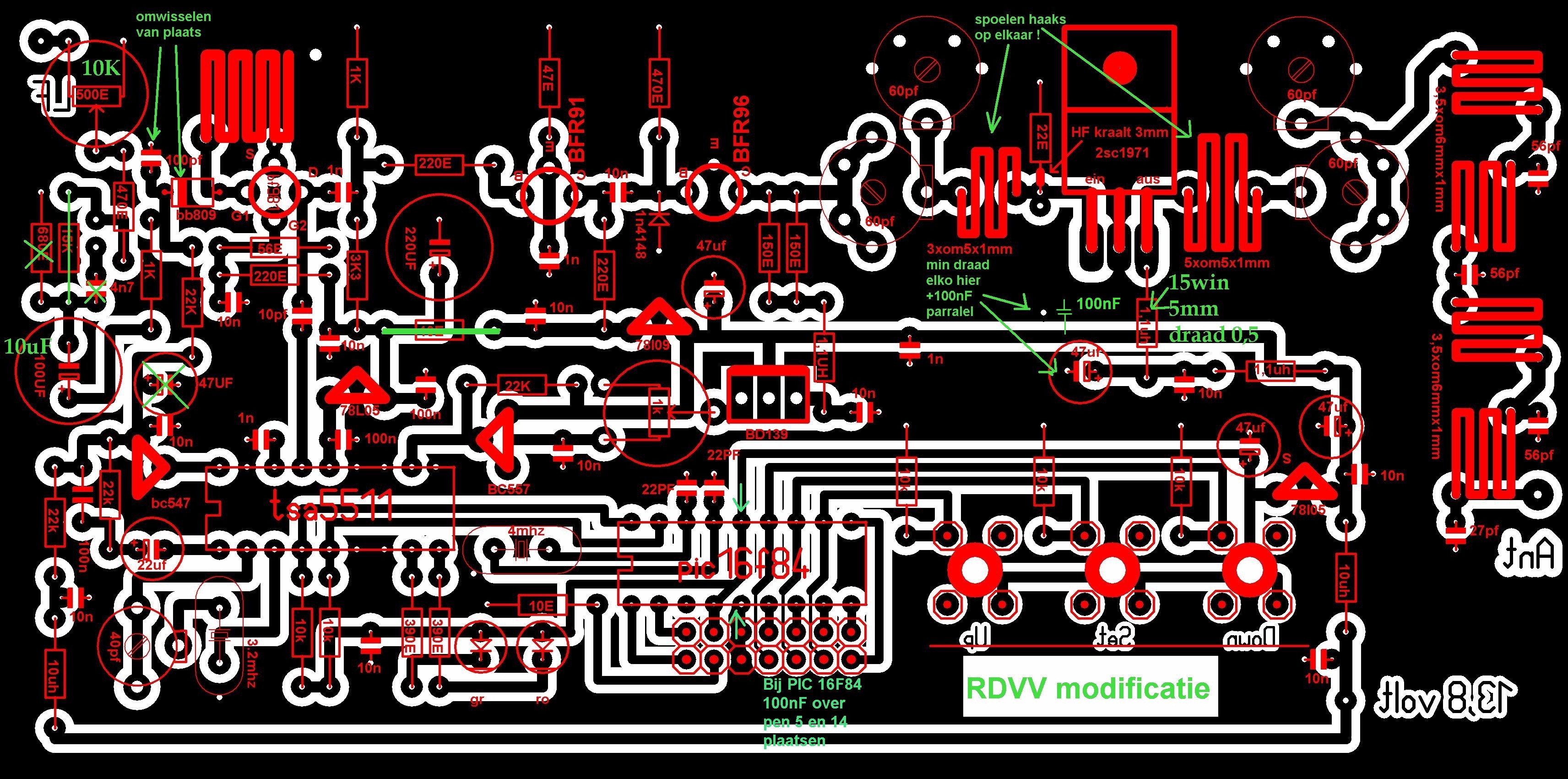

De plaatsing van de 47uF +100nF parallel maakt veel verschil. Dit is logisch omdat de weg nu ''korter'' is.

Dit is vooral te merken aan het verdwijnen van parasitair oscilleren, Daar had hij veel last van een hele

vooruitgang dus. De print is helaas niet helemaal volgens '' HF regels " uitgevoerd dit kan veel ellende

veroorzaken. Ook de spoelen haaks op elkaar zetten is altijd goed bij deze eindtrap dit i.v.m parasitaire

koppeling van de spoelen. De 1,1uH spoel is vervangen door ca 15 win van 0,5 mm draad op 5 mm gewikkeld

maar een winding meer of minder maakt niet uit. Over de PIC16F84 is over de voeding van deze 100nF

geplaatst (pen 5 en 14) Nu komen veelvouden va 4 MHz veel minder naar buiten. Weer een verbeterpuntje.

Je kunt als je wilt de originele modulatie zo laten als hij is als je dat  wilt. Dit maakt voor het HF uitgangssignaal

weinig uit. Misschien is dit iets voor de ''experimenteerders'' onder ons. en dit:

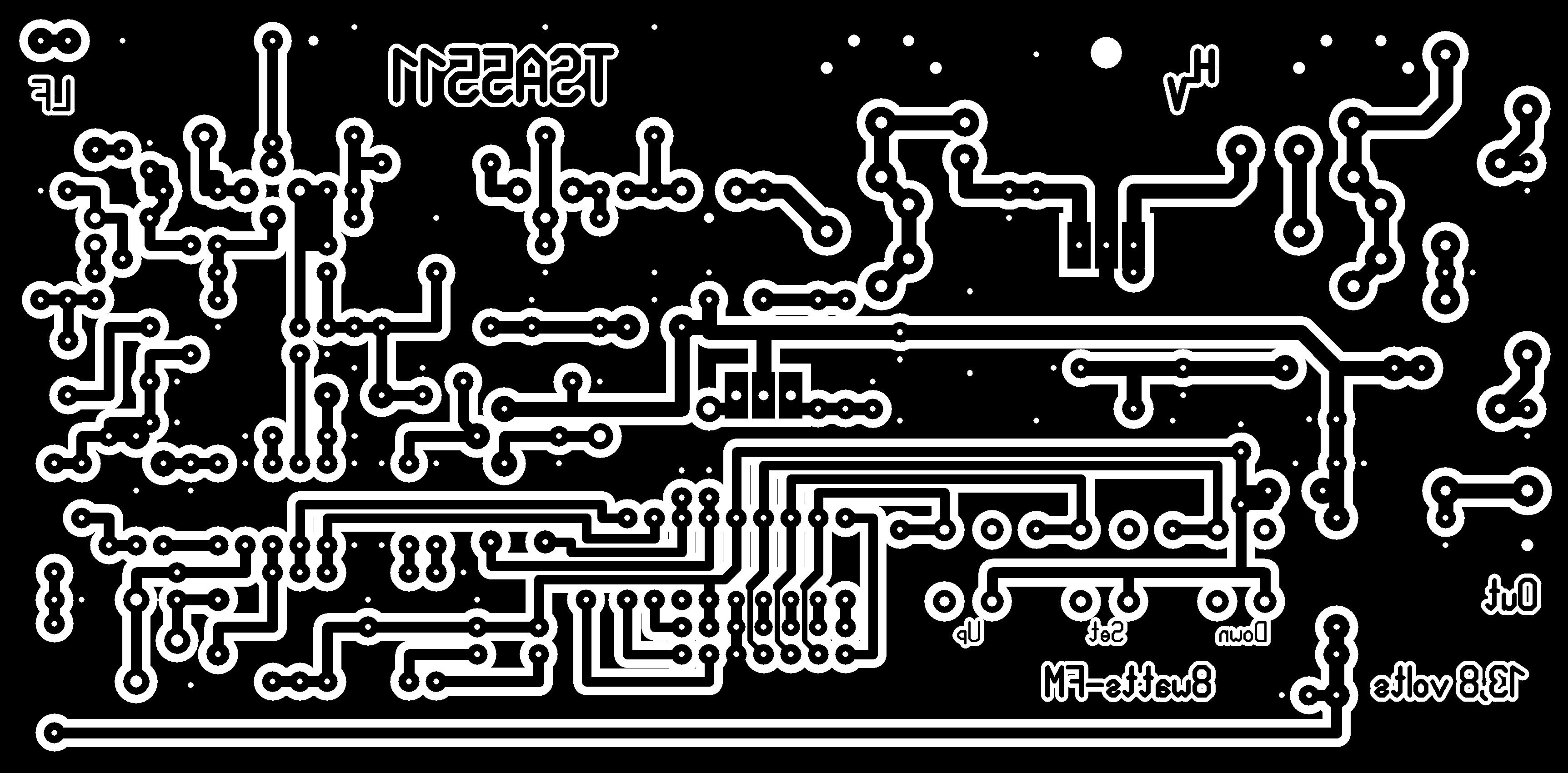

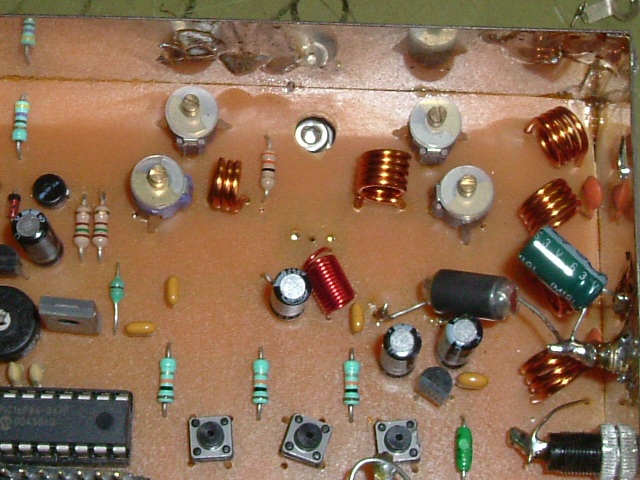

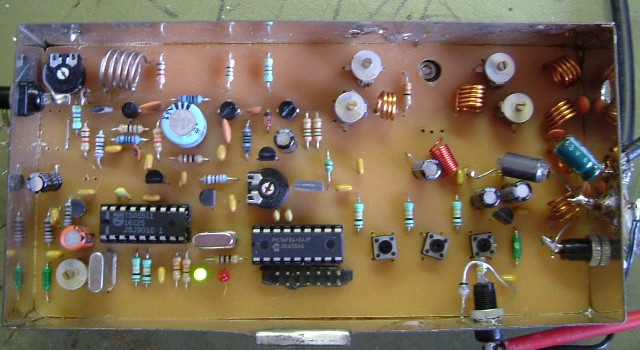

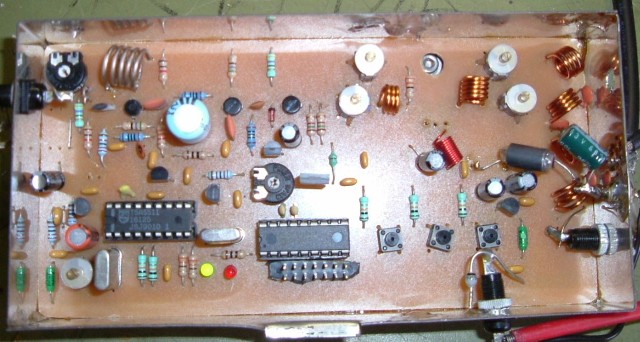

Op de foto`s zie je niet de 100nF condensator die parallel staat aan de 47uF in de eindtrap. Deze zit aan de

onderkant van de print. Deze maakt heel veel uit !. De weg (HF weg)naar de emitter (earth return) van de 2SC1971

is zo lekker kort. Dit onderdrukt het parasitair oscilleren volledig.



De RDVV 8 Watt heeft een nadeel dat zijn ingang impedantie nogal laag is Ca. 500 ohm. Voorveel

stereocoders en RDS enz is dit vaak te laag. Stereolampjes gaan niet aan of veel ruis enz. Het is

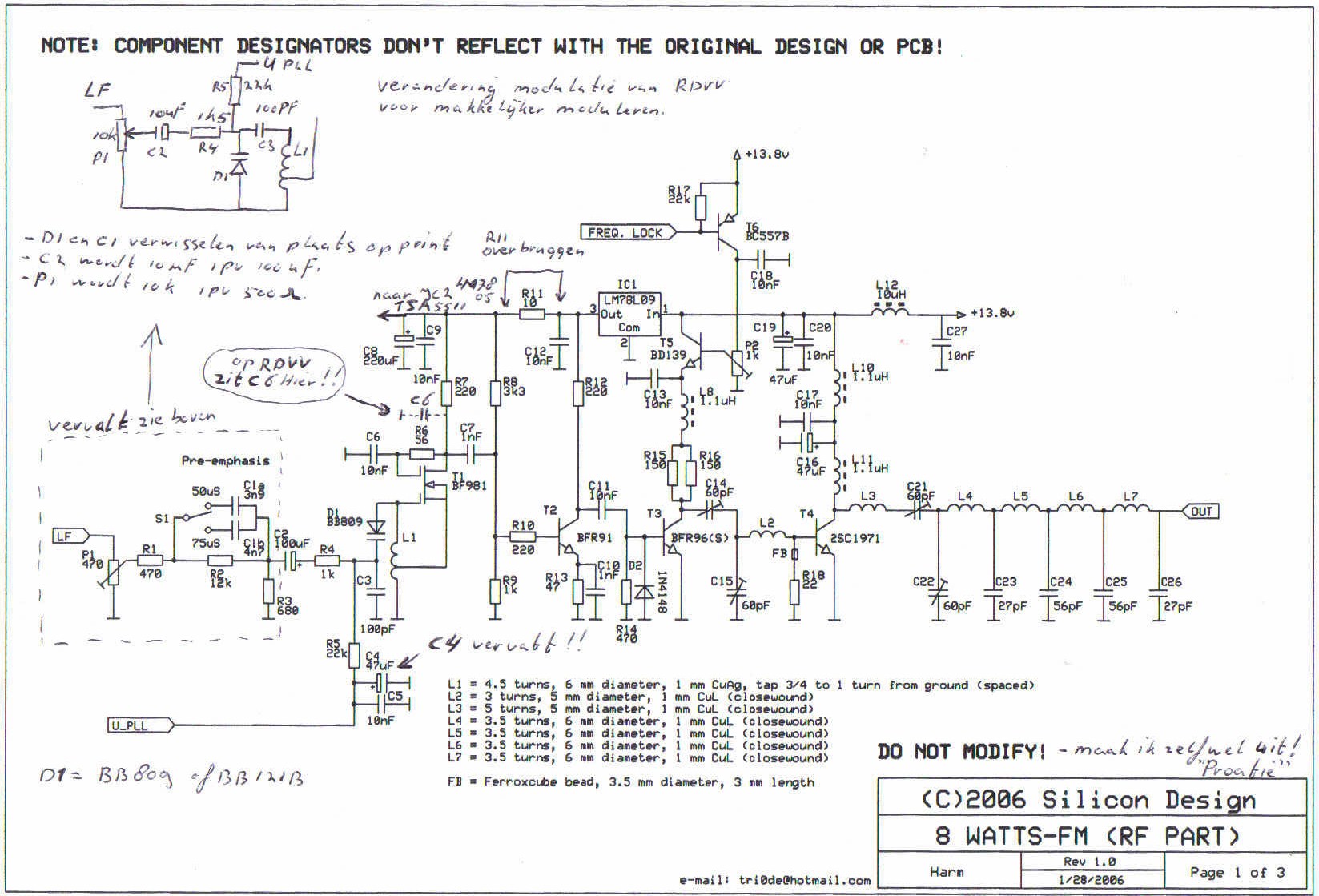

een veel gehoorde klacht over de RDVV. Het wil echter wel goed. In het schema ziet u de aanpassing.

De modulatie is nu heel erg mooi en ook stereo gaat veel gemakkelijker Let op :bij het inschakelen kan

er heel kort even (ca 0,5 sec) een pieptoontje zijn maar dit is direct weer weg. (de PLL stelt zich in).

Dit is niet zo erg de meesten draaien toch de hele dag !!!!! (er wordt hier nog aan gewerkt). De preamphase

is nu verwijderd maar die zit op de meeste stereocoders al. Zo kun je toch op een simpele manier de modulatie

een heel stuk verbeteren. Zonder direct diep in de buidel te moeten tasten voor een andere (dure) stuurzender

Let wel het gaat hier om de 8 watter niet de no tune. Als iemand daar het schema van heeft houd ik me aanbevolen



Hieronder de resultaten van het geknutsel. De RDVV levert hier +37dBm (5 watt) op 14.1 Volt en 0,9 Amp.

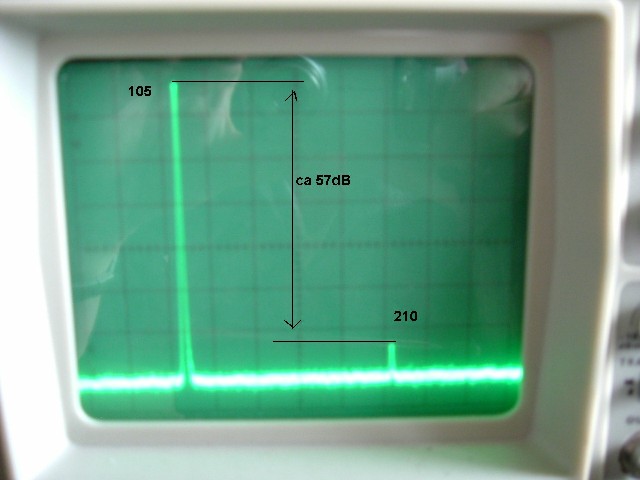

Op de foto`s zie je het spectrum. Onder de 105 MHz vind je niets en boven de 105 MHz staan

twee harmonische op 210 en 315 MHz. Deze zijn ca 57 dB onderdrukt. Meten kunnen we tot 10 GHz.

Verder vind ik hem niet weer !!!. Dit is niet volgens het boekje maar komt dicht in de buurt. Voor dit

zeer low costs zendertje is dit geen slecht resultaat. Met dit ding leg je de buurt nu niet meer plat !!!.

je kunt hier rustig een eindtrap achter hangen.
