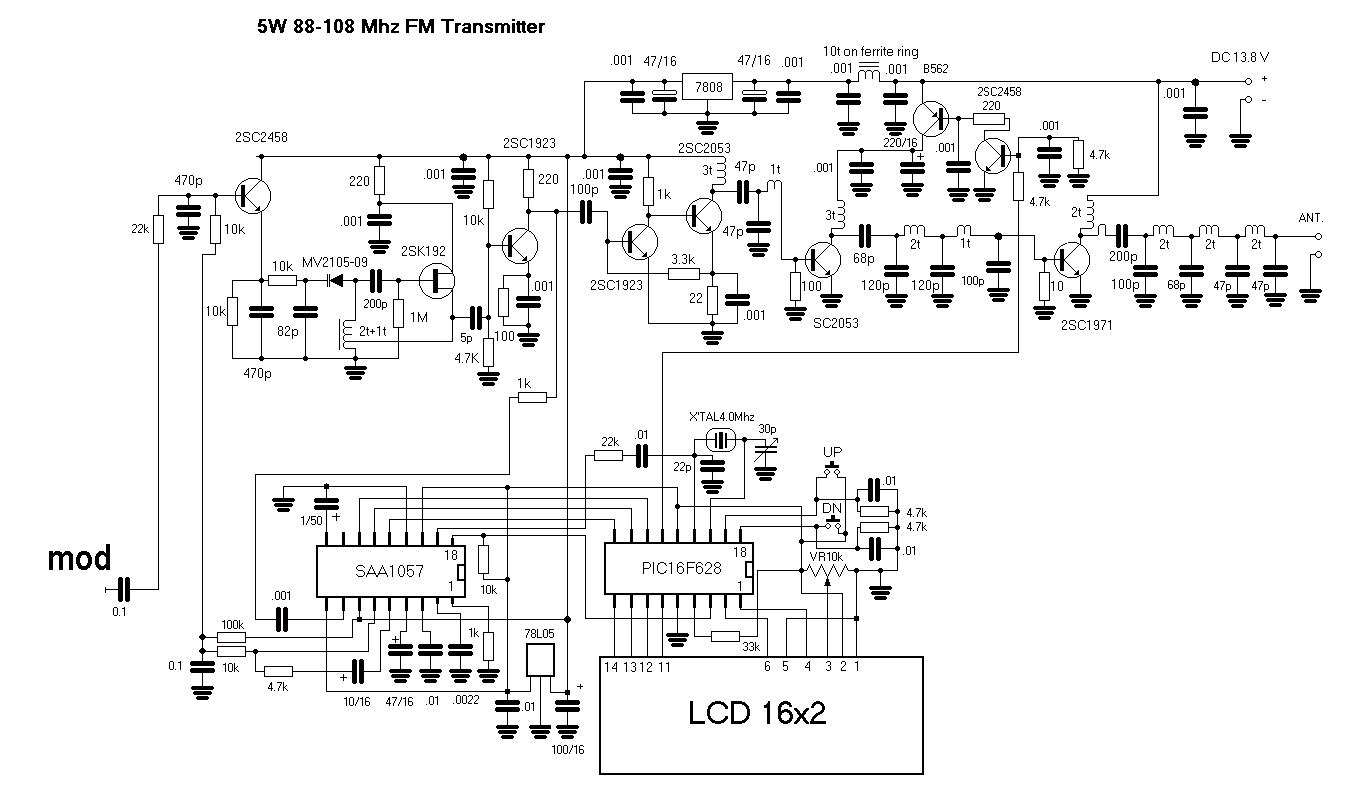

Deze keer een Chinese zender. Ik kwam hem tegen op internet. Het ontbrak nog aan een printplaat voor deze zender. Ik heb hem in SprintLayout getekend. Deze schakeling maakt gebruik van de bekende 2SC1971 of een module. Deze module is normaal voor hogere frequenties maar wordt hier voor de 3 meter gebruikt. Dit wil prima heb ik ondervonden. Je zou zo de RDVV of de Veronica ook meer power kunnen geven zonder dure BLF... Een module kost ca 50 euro maar een complete eindtrap meer.

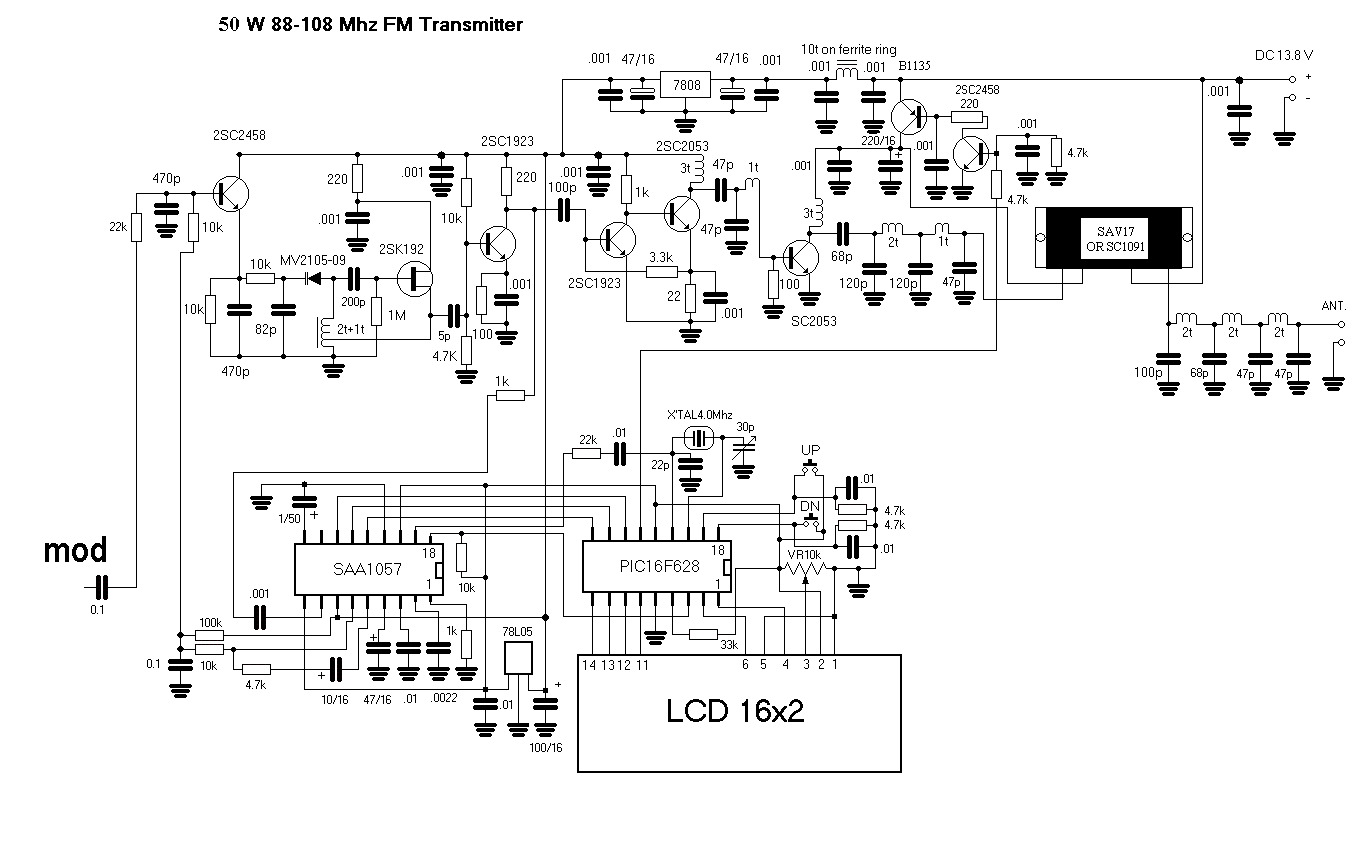

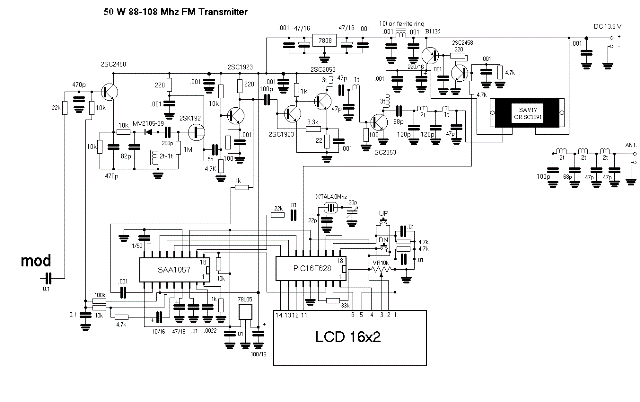

Voor de module kan ook en modernere gebruikt worden zoals de M67781L (kost 50 euro op marktplaats en dat voor 50 Watt).

Deze complete schakeling lijkt elektronisch goed voor elkaar en zou dus een goed stuurtrapje kunnen zijn.

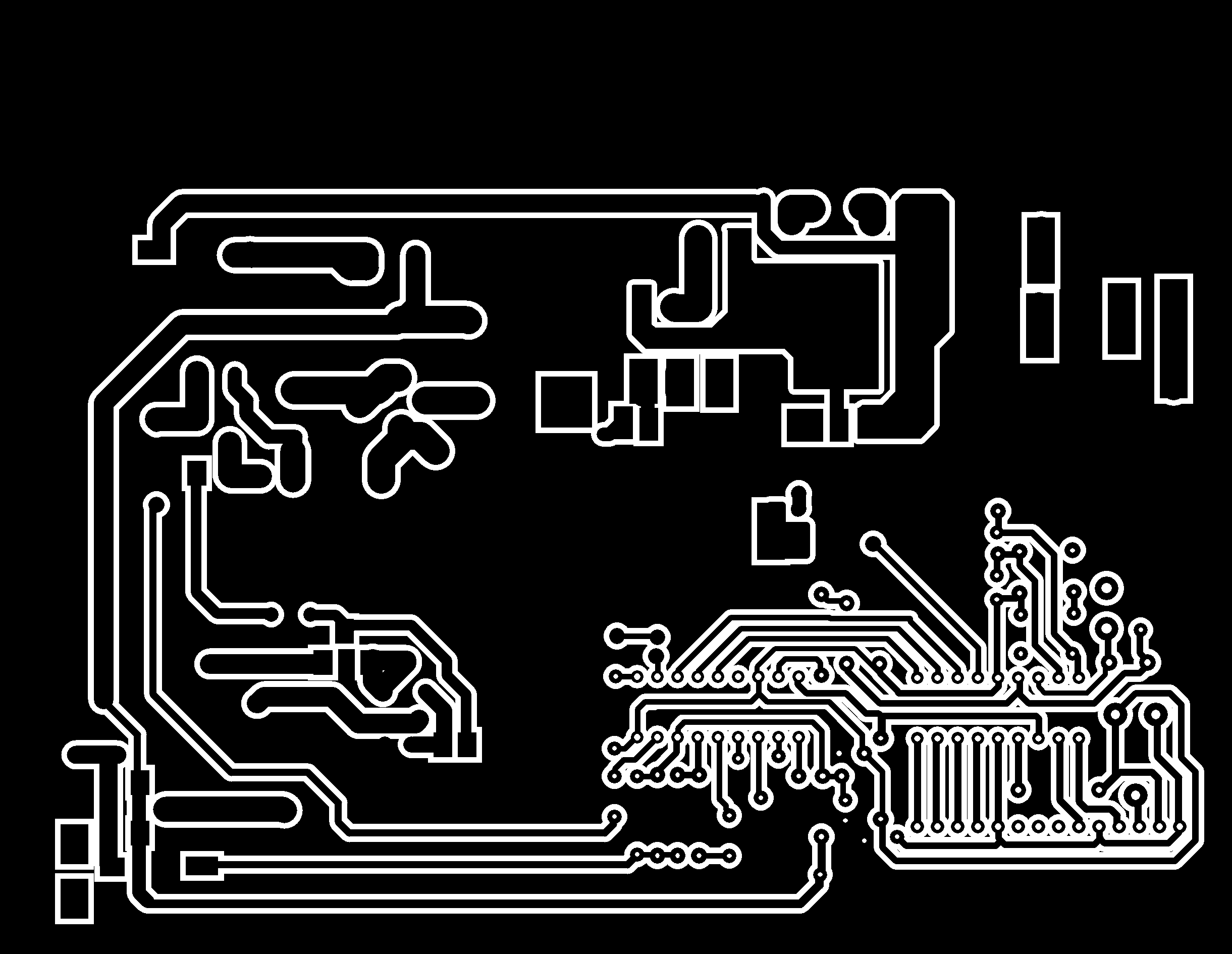

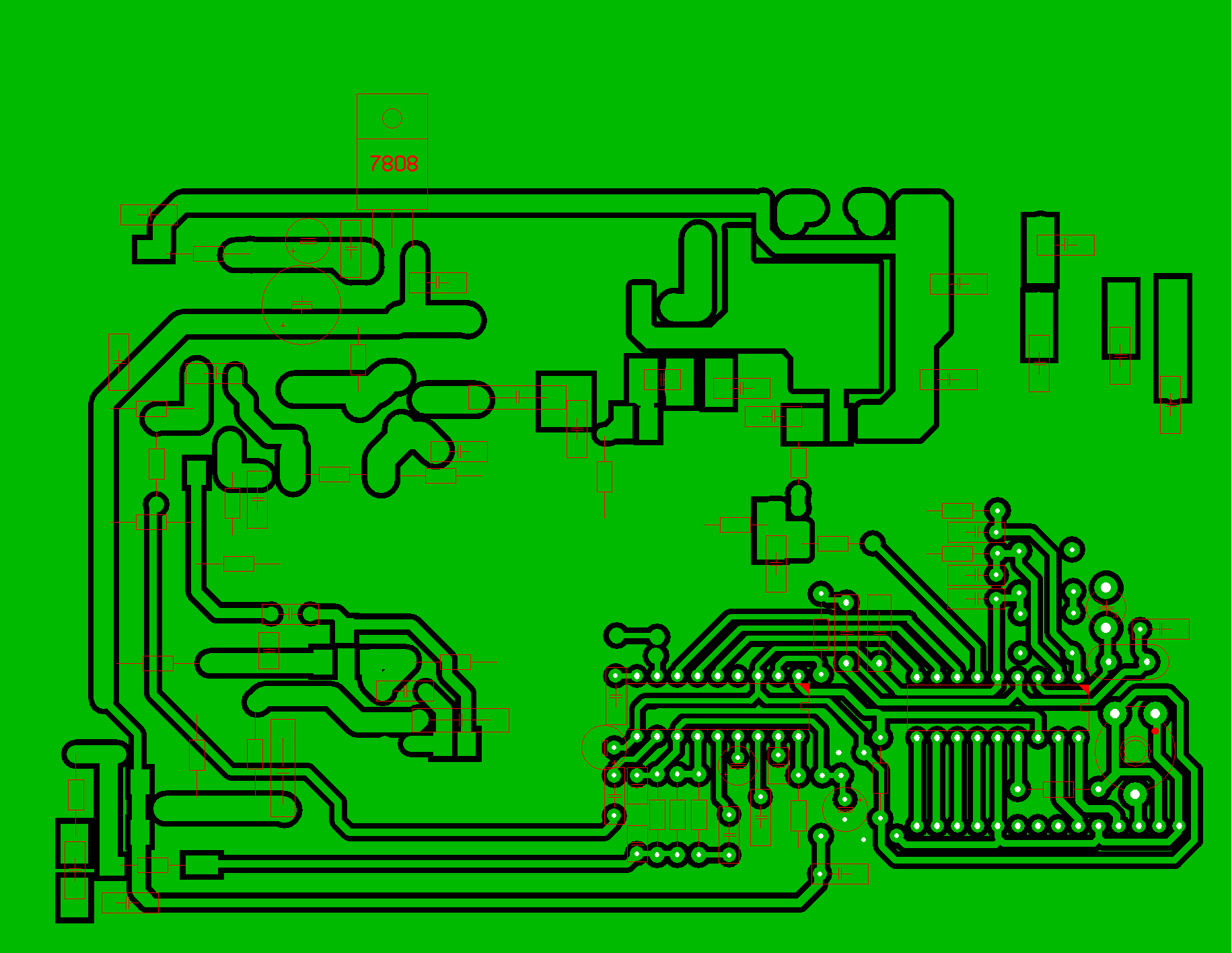

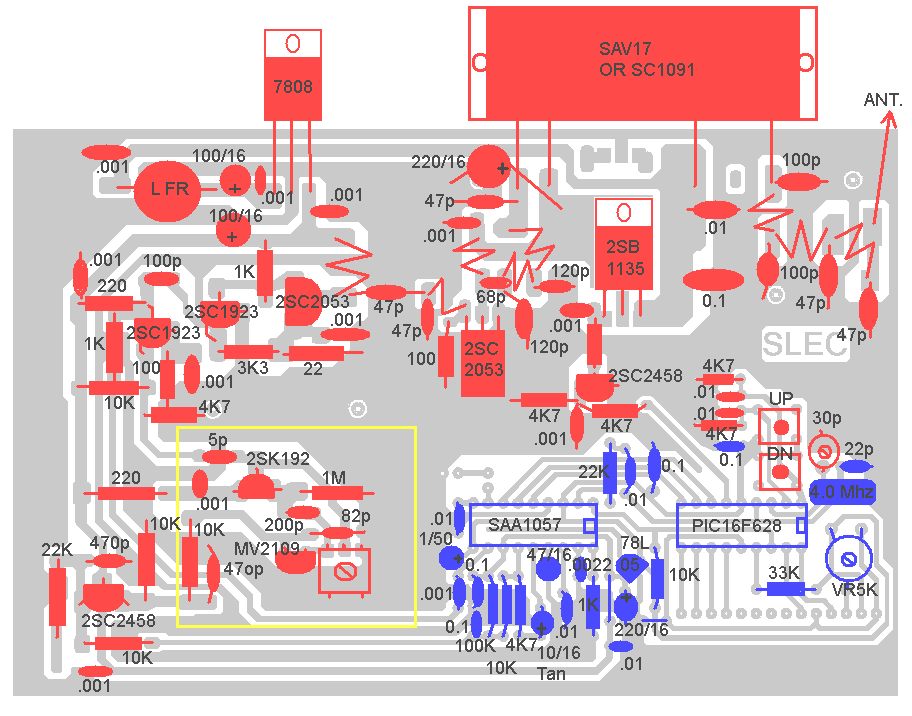

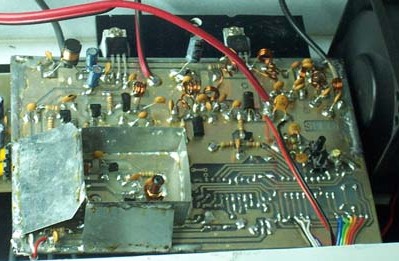

Je soldeert de onderdelen op de koperzijde van de printplaat. Dit geldt niet voor de ic`s. Zelf ben ik er nog niet aan toe gekomen om de schakeling te bouwen, maar wie aan de slag kan de printplaat alvast maken. Hij is 155 mm bij 120 mm. Voor de transistoren en varicap kunnen de volgende worden gebruikt:



2SC2458 = BC547

2SA1048 = BC557

2SK192   = J310

2SB562   = BD136, BD138, BD140

2SC1923 = BF199 of BRF91

2SC2053 = BRF96

2SB1135 = BD136, BD138, BD140

MV2105-09 = BB105, BB119 enz



Alle spoelen zijn 0,8 mm koperdraad met een 6mm doorsnee. De HEX file is ook bijgevoegt. Ik ben benieuwd wanneer

de eerste Chinese stuurtrap op een Klompenboer impressie staat.



Succes ''Hamster"
