Deze kan ook prima als versterker dienen en klinkt dan ook nogerg goed. De fasedraaier en voortrap is
de ECC81. Hier kan ook de ECC85 gebruikt worden maar deze heeft de aansluitingen net even anders.
Als uitgangstrafo is elk balanstype geschikt va ca. 15 Watt en 10K. je zou deze schakeling nog kunnen
uitbreiden naar ca 20W. Je zet dan twee QQE buizen parallel. Dit ga ik nog proberen. Het schakelingetje

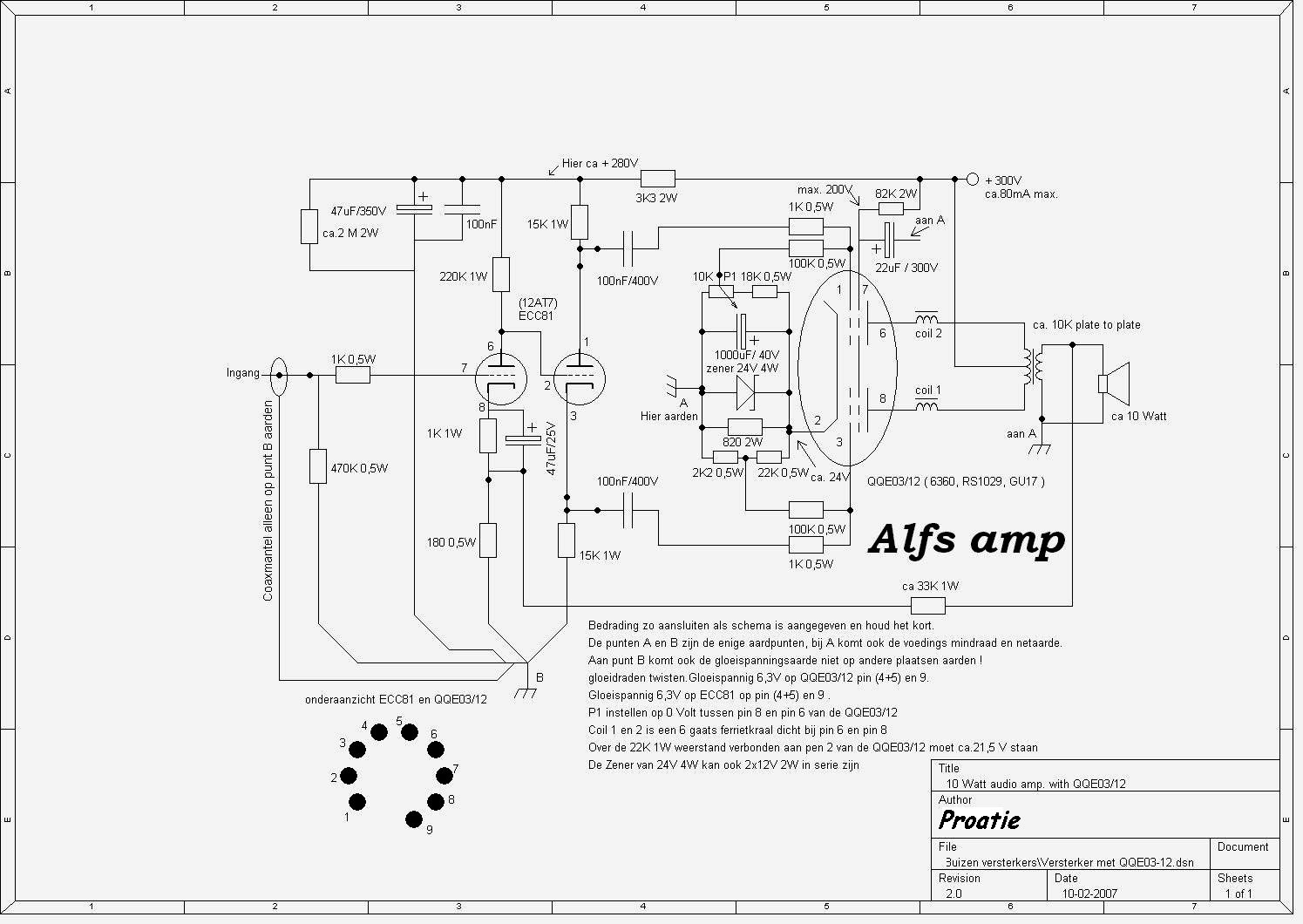

werkt probleemloos en is voor iedereen wel te bouwen. Houd je aan de aanwijzingen op de tekening en je hebt
een apart maar mooi versterkertje.
Gegevens QQE 03-12.
Keep al wires short, and connect them as in the schematic at that earthpoint. (Chassis)
A and B are the only earthpoints , At A the minus from the power supply and safety earth.
At B the filament earth not on other points.
Twist all the filament wires! and place them in the corners of the chassis.
Adjust P1 so that there is 0 V between 6 and 8 from the QQE03/12. Do this after about 5 minutes of heating from the amplifier.
Coil 1 and 2 are ferritebeads or wirewound resistors from 5 Ohm 1W.
The voltage over the 22k Ohm resistor should be around the 21,5 V.
The zener diode 24V 4 W can be replaced bij two 12 V 2W zeners in series or any other zeners.
The disipation should be at least 4 Watt in total. ( 4x 6V/1W zener is also useable). The zeners disipation is the product of the voltage over the zener and the current through the zener.
Power = voltage x ampère.
I wish you all the luck with this Amplifier. It sounds very good.
Klik op de foto voor vergroot schema
