Simpele dikke gestabiliseerde regelbare voeding 2 tot 30V ca.10 Amp.

De eindtor hoeft niet ge´soleerd te worden met Micaplaatjes en busjes !!

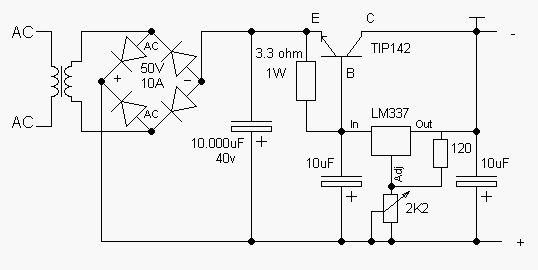

De voeding hierboven is voor een positieve spanning. De voeding gebruikt goed verkrijgbare onderdelen. Het is een variant op een bekend ontwerp. Maar we maken gebruik van een negatieve spanningsstabilisator. De schakeling wordt hierdoor iets anders maar heeft een groot voordeel. We hoeven nu de eindtransistor waarvan de Collector vaak aan het huis zit niet te isoleren van de koelplaat !. We kunnen nu de transistor zo aan de kastwand schroeven zonder isolatieplaatjes en busjes. Dit maakt het bouwen van deze voeding wel zeer eenvoudig. De aarde of chassis komt nu bij de min aansluiting. De min van de 10.000uF komt nu NIET aan de aarde!. De voeding is beperkt kortsluitvast dus niet kortsluiten. Als men en hogere stroom nodig heeft schakelt men gewoon nog een TIP142 parallel aan de eerste. Er kunnen ook andere transistors gebruikt worden bv.2N3055 dit gaat ook goed. Als men de voeding gaat gebruiken voor HF doeleinden zet dan 100nF parallel aan de 10uF elko`s. Hieronder de aansluitingen van de spanningsstabilisator en de eindtor. De LM337 of LM137 hoeft niet te worden gekoeld hier loopt maar een kleine stroom. De trafospanning hangt af van de uitgangsspanning maar moet altijd ca 4 volt hoger zijn dan de uitgangsspanning.



            LM337                         TIP142
